제품 상세 정보:
|
| 섬유형: | G657A1 | 접속구의 형태: | SC/LC/FC/ST |
|---|---|---|---|
| 사고 방식: | 1260-1650nm | 길이: | 0.5m/1m/Customized |
| 타입: | 스틸 튜브 유형 | 애플리케이션: | FTTH FTTB FTTX PON CATV |
| 강조하다: | 스틸 튜브 1x8 PLC 섬유 분배기,SC / 자동 위상 조정 1x8 PLC 섬유 분배기,SC / APC 섬유 광학 PLC 분배기 |
||

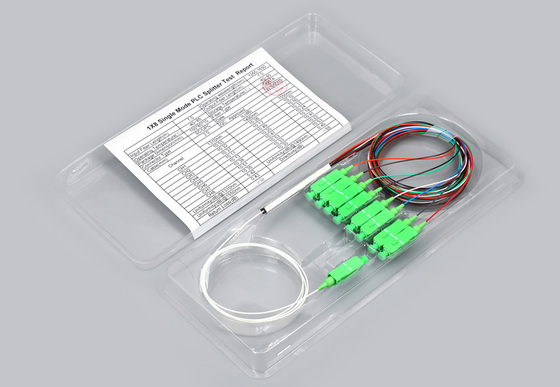

SC / APC 커넥터 섬유 광학 PLC 분배기와 스틸 튜브 종류 1*8
PLC 분배기 기술
평면 도파관 광 광학 디스트리뷰터 (PLC 분배기)이 일종의 평면형 도파관 집적광소자입니다, 그것이 실현, 파장 범위의 유통에서 다양한 빛의 파장 전력 보류가 에폰 기술 used1310nm, 1490nm과 1550nm 세 파장을 커버한다는 것을 그와 같은 1260nm ~ 1650nm일 수 있습니다. 특히 에폰 이더넷 수동 광 네트워크 접근 기술 FTTP 섬유 네트워크 시스템, 광대역 수동적 광학 디스트리뷰터 (POS) 사용에 적합합니다
PLC 분배기 특징
1. 저삽입 손실과 낮은 PDL
2. 균일 전력 분할
3. 높은 신뢰도
4. 우수한 환경적 안정성
5. 소형 사이즈와 다양한 패키지
PLC 분배기 애플리케이션
1. 프트스 시스템
2. 디지털, 하이브리드이고 AM-비디오 시스템
3. LAN, 희미하고 메드로 네트워크
4. CATV 시스템
5. 광섬유 시스템에서 다른 애플리케이션
PLC 분배기 상술
| 모델 | 출력관 지름 | Inlet/ 수단 화이버 길이 | 관경 |
| 1×2 분배기 | 0.25 mm/0.9mm | 1M | 4mm*7mm*50mm |
| 1×4 분배기 | 0.25 mm/0.9mm | 1M | 4mm*7mm*50mm |
| 1×8 분배기 | 0.25 mm/0.9mm | 1M | 4mm*7mm*60mm |
| 1×16 분배기 | 0.25 mm/0.9mm | 1M | 4mm*12mm*60mm |
| 1×32 분배기 | 0.25 mm/0.9mm | 1M | 6mm*20mm*80mm |
| 1×64 분배기 | 0.25 mm/0.9mm | 1M | 6mm*40mm*100mm |
1×N PLC 분배기 (실온에 측정했고, 커넥터 손실을 배제합니다)
| 타입 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| 작동 사고 방식(NM) | 1260-1650nm | ||||||
| 삽입 손실(dB) | 맥스 | 3.8 | 7.2 | 10.2 | 13.5 | 16.5 | 20.5 |
| 손실 균일성(dB) | 맥스 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| 손실(dB)를 반환하세요 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| 편광 의존하는 손실(dB) | 맥스 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| 방향성(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| 섬유형 | 코닝 smf-28e 또는 고객 선임 | ||||||
| 사고 방식 의존하는 손실(dB) | 맥스 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
|
온도 상관 loss-40~85C(dB) |
표준값 | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| 맥스 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 일하는 온도(C) | -40~85C | ||||||
| 저장 온도(C) | -40~85C | ||||||
2×N PLC 분배기 (실온에 측정했고, 커넥터 손실을 배제합니다)
| 타입 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| 작동 사고 방식(NM) | 1260-1650 | ||||||
| 삽입 손실(dB) | 맥스 | 4.0 | 7.4 | 10.5 | 13.9 | 17.0 | 20.5 |
| 손실 균일성(dB) | 맥스 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| 손실(dB)를 반환하세요 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| 편광 의존하는 손실(dB) | 맥스 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| 방향성(dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | |
| 섬유형 | 코닝 smf-28e G657A1 또는 고객 선임 | ||||||
| 사고 방식 의존하는 손실(dB) | 맥스 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
|
온도 상관 loss-40~85C(dB) |
표준값 | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| 맥스 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 일하는 온도(C) | -40~85C | ||||||
| 저장 온도(C) | -40~85C | ||||||
